STATICKÉ POSOUZENÍ STROPNÍ KONSTRUKCE SÁLU BUDOVY OSADNÍHO VÝBORU, LUBOJATY Č. 58
BUDOVA OSADNÍHO VÝBORU, LUBOJATY Č. 58
STATICKÉ POSOUZENÍ STROPNÍ KONSTRUKCE SÁLU
Objednatel: Městský úřad Bílovec, odbor investic a regionálního rozvoje,
17. listopadu 411, 743 01 Bílovec
Vypracoval: Ing. Petr Lindovský, Bezručova 2, 743 01 Bílovec,
IČ 74394665, č. autorizace 1102673
Předmět posouzení
Objednatelem je požadováno posouzení stropní konstrukce sálu v budově osadního výboru v Lubojatech. V minulosti byl v místnosti umístěn stůl pro stolní tenis, při hře bylo uživateli pozorováno „houpání“ stropu.
Výkresová dokumentace
Jako rozměrový podklad byly pro posouzení poskytnuty výkresy z roku 1973 – půdorys přízemí, I. patra a podélný řez, které byly pravděpodobně vypracovány pro výměnu oken. Na výkresech nejsou specifikovány materiály ani podrobnosti konstrukčního řešení.
Popis objektu
Dvoupodlažní stavba v centru obce je částečně využita jako pošta, další prostory náleží osadnímu výboru. Dle dobové pohlednice sloužila stavba jako hostinec (internetové stránky Lubojat). Půdorys je nepravidelný, celková délka stavby je cca 25,85 m, šířka je 8,4 m a 12 m. Staří objektu lze odhadovat na cca 100 let.
Sál
Sál se nachází v 2.np, půdorysné rozměry jsou orientačně 10 x 7,5 m. K sálu přiléhá vyvýšené jeviště. Prostor sálu je uzavřen podhledem. Nad sálem je půdní prostor pod sedlovou střechou,
podhled je nesen rákosníky.
Skladba stropu nad 1.np (nad přízemím)

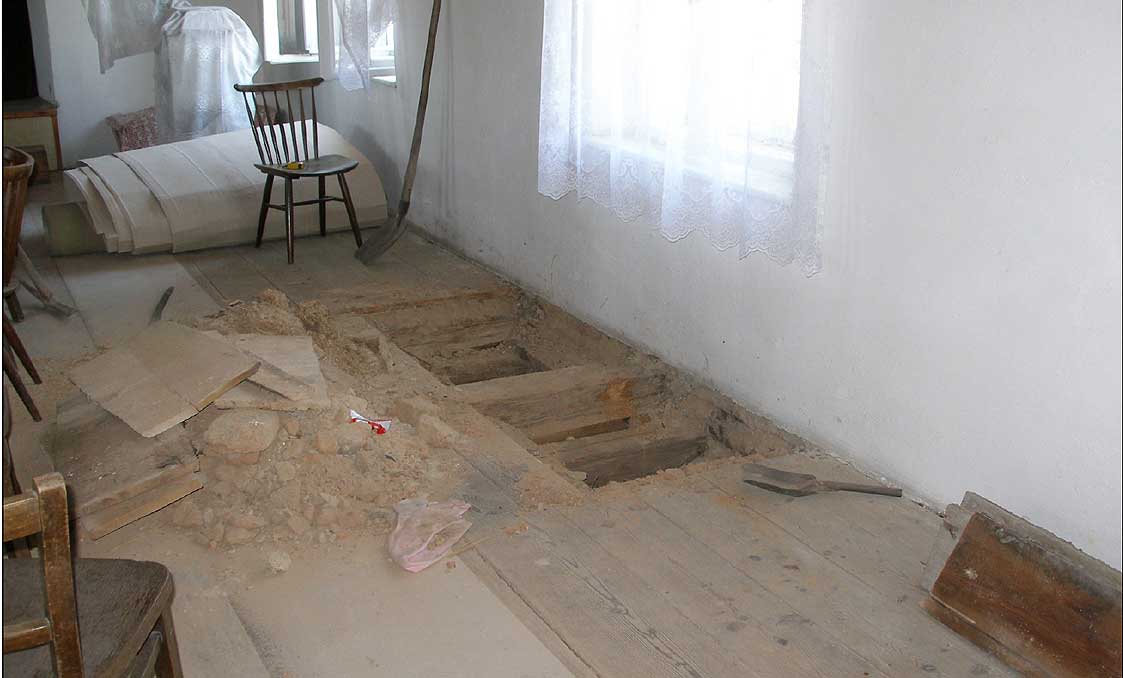

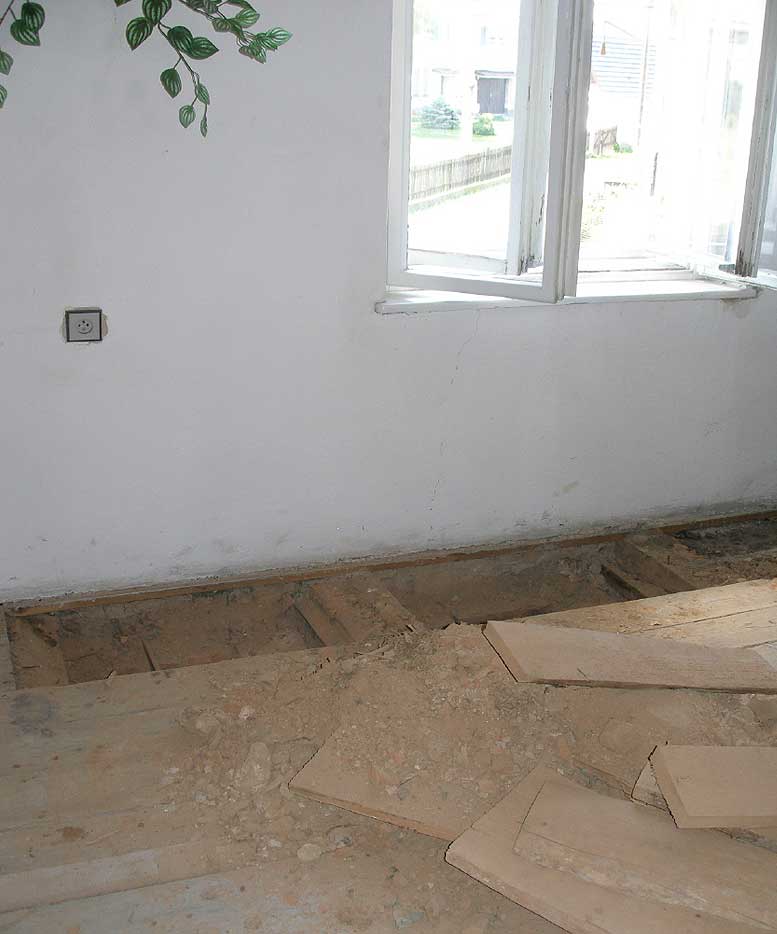

Pro ověření skladby stropu byly v sálu provedeny dvě sondy. V obou byla zjištěna až na drobné rozměrové odchylky stejná skladba: pod nášlapnou vrstvou jsou desky přibité ke stropním trámům, pod deskami je na sníženém bednění uloženém na latě uchycené zboku k stropním trámům vrstva stavební suti. Vedle stropních trámů jsou umístěny rákosníky nesoucí podhled. Na trámech jsou patrné známky degradace dřeva.
Stropní trámy jsou v místě sond orientovány v příčném směru stavby, stropní konstrukce nad poštou sondami zastižena nebyla, pravděpodobně však bude orientována podélně (nepodložený odhad). Skladba stropu pod jevištěm není předmětem posudku.
Užitné zatížení stropu
Pro posouzení trámů je uvažováno užitné rovnoměrné zatížení stropu pro shromažďovací místnosti normovou hodnotou 4,0 kN/m2.
Rozpětí stropu
Je zvolen předpoklad, že trámy jsou uloženy na střední podélné zdi, světlé rozpětí trámů je pak 3,5 m.
Výpočtové charakteristiky dřeva
Vzhledem ke stáří a zaznamenané degradaci dřeva je pro posouzení trámu redukována pevnost a modul pružnosti.
Rekapitulace výpočtu
Podlahová deska – pro posouzení bylo uvažováno soustředěné zatížení normovou hodnotou 2,0 kN působící na jednu resp. dvě desky průřezu 150/30 mm, průřez nevyhoví
Stropní trám – pro uvažované parametry průřez vyhoví
Rákosník – pro uvažované parametry průřez vyhoví
Zhodnocení stropu
Pocit „houpání“ stropu při hře je důsledkem zatížení rázem a nedostatečné dimenze podlahových desek. Desky nemají dostatečnou dimenzi pro soustředěné zatížení.

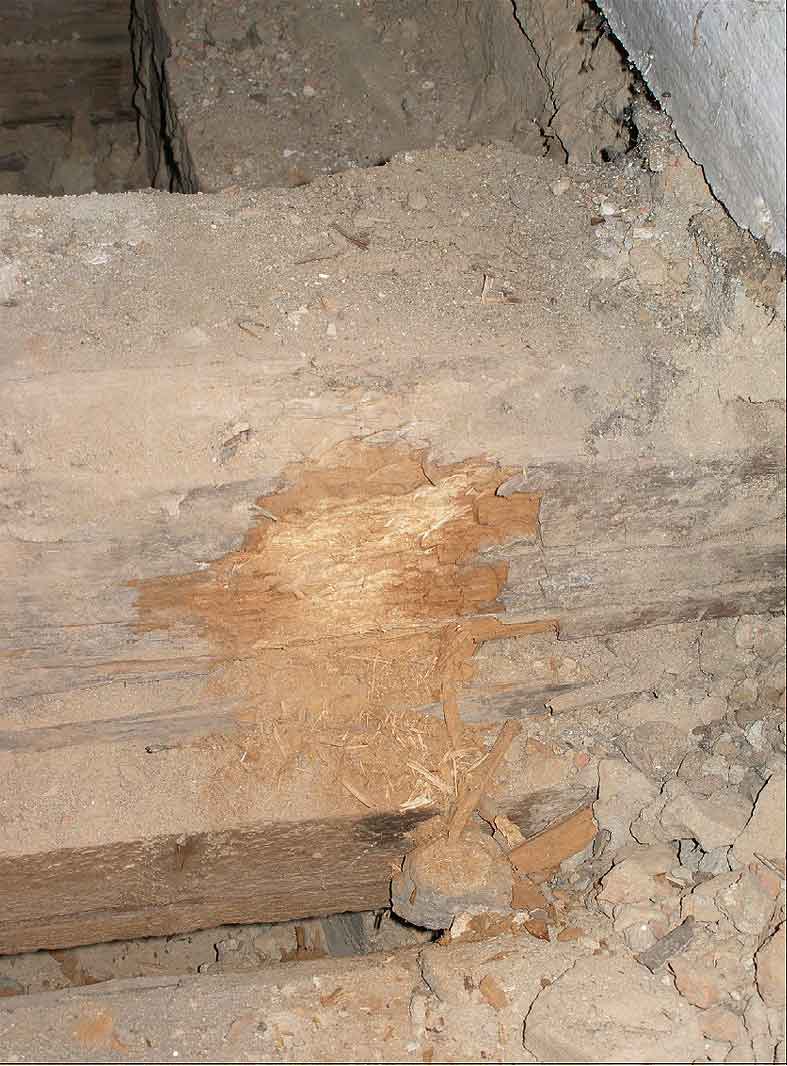

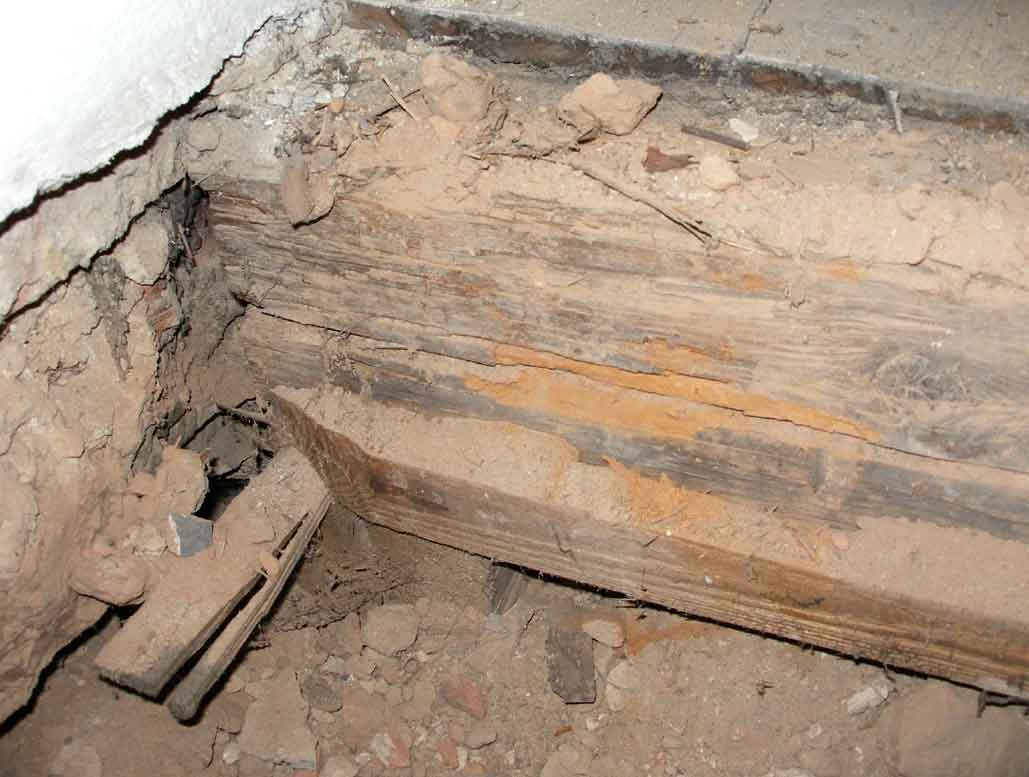

Na stropních trámech jsou patrné známky degradace dřeva, bez odborného zhodnocení nelze přesně stanovit odpovídající výpočtové charakteristiky. Pro zvolené předpoklady je při plném zatížení namáhání trámů na hranici únosnosti.
Další zaznamenané poruchy – nad rámec zadání
Při prohlídce krovu byly rovněž zaznamenány známky degradace rákosníků nad sálem, tzn. že je snížena bezpečnost těchto prvků. V chodbě před sálem je svěšený podhled, pravděpodobně z obdobného důvodu.
U vstupu do objektu jsou patrná zavlhlá místa resp. mapy na omítkách.
Závěr
Na základě prohlídky objektu, provedených sond v sálu a výpočtu je spolehlivost prověřované části stropní konstrukce hodnocena jako podmínečně vyhovující - nemohou být umístěna osamělá břemena, není vhodné využívat pro sportovní činnost; je snížena míra bezpečnosti podhledu nad sálem. Je na vlastníkovi, aby vyhodnotil stávající způsob užívání stavby, tzn. k jakému účelu je sál používán a dle toho přijal další opatření. Vzhledem k zaznamenané degradaci dřeva stropních trámů a rákosníků nelze jednoznačně stanovit četnost a míru poškození nosných prvků, pevnost dřeva. Pro objektivní posouzení je nutné provedení odborného mykologického průzkumu a vypracování návrhu sanace, to se týká také krovu. Bez provedení opravy bude
degradace prvků postupovat dále a stav se bude zhoršovat.
Vzhledem ke stáří a technickému stavu objektu lze konstatovat, že se objekt nachází ve fázi, kdy by měla být navržena a provedena jeho komplexní rekonstrukce.
7. července 2010 Ing. Petr Lindovský
Fotodokumentace
